2012年 06月 01日
塗装ブースを作るぞー! -完成編- |
材料、本体、窓パネル、パイプと来てようやく完成編。

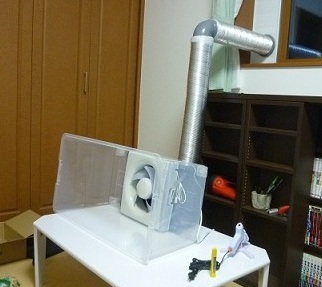

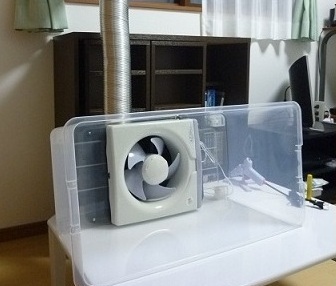

とりあえず完成した品をずずいっと・・・こんな感じに仕上がりました!
裏とか手を加えた部分は・・・無駄に写真増えるので早速続きへ。

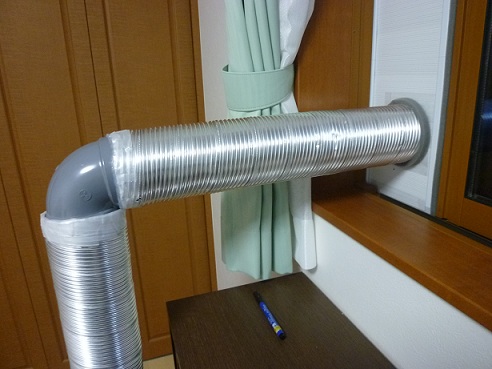

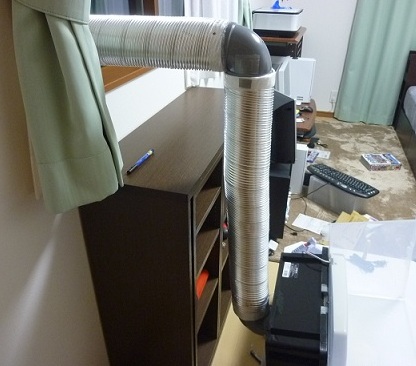

さて、ではまず裏&側面からパイプがメインの写真を。 パイプの構成はこんな感じに。
本体裏に取り付けた塩ビにパイプを1つ差し込んで、塩ビ付きのを繋げて窓パネルへ!
これで外に流すようにしてます・・・が、径が広くて柔らかい材質のパイプがあったら・・・
わざわざ塩ビで接続部を作らないで直接窓パネルに繋げた方がいいですね、えぇ。
今さらですが、どうして径を広くする必要があるのか・・・答えは吹き返しの問題。
羽に対して外に吐き出すための幅が小さいと、風が壁(?)にぶつかり跳ね返ってしまう。
・・・とか何とか。そもそも換気扇の後ろにコンテナ繋げてる時点で"径"以前の問題だが!

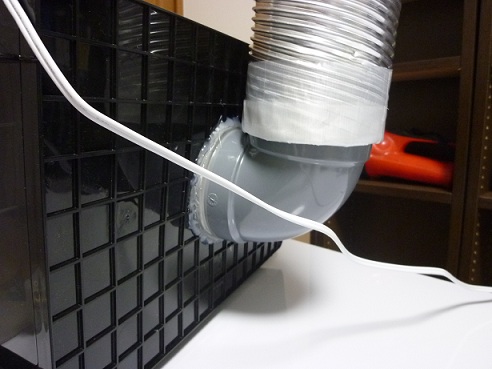

さて、あと手を加えた3箇所の写真っと・・・ 1枚目は本体裏上部、換気扇の電源ケーブルの部分。
使ってみたら空気の漏れがあったので隙間テープで埋め・・・完全には無理だしね。

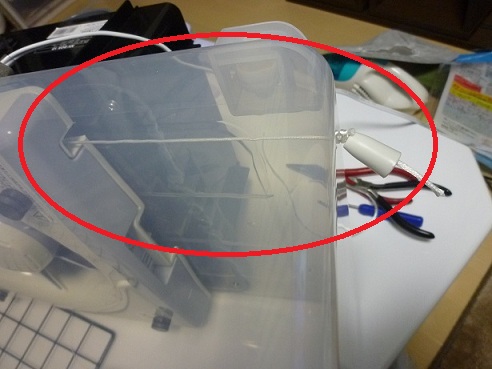

2枚目は換気扇の電源を入れるための紐。外にあった方が汚れなくていいかな・・・と。

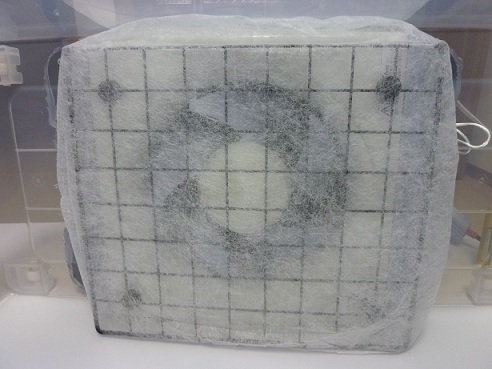

3枚目はフィルター。換気扇に両面テープで磁石を設置、その上に金網を貼り付け。
さらにその上にフィルターを敷いてます。今回は換気専用のフィルターで覆ってますが、
覆わない紙みたいなタイプでも磁石で固定できるので、特に問題無く使えます。
フィルターはあれば換気扇が汚れないし、エアブラシで吹いた塗料がフィルターに
張り付くので、一応・・・換気扇の補助的な感じになってくれている、と思う。
自作塗装ブース第一弾はこんな感じの品になりました。
組み立ては窓パネル→パイプ接続→本体の位置調整して窓パネルに差し込み。
使用後は内面にうっすらと付いた汚れを拭き取りフィルターを捨てるだけ。
分解して片付け可能という当初のコンセプト通りに作ってやりました・・・が!
やっぱり適当に作っただけあって隙間やら吹き返しやら、問題はあります。
それでも何も無いよりは良いです、特にニオイの残り具合とか、色々。
まだまだ改良の余地はありますが・・・まぁ、面倒なので第一弾で打ち切りですね!
他者のサイトを巡って部分的にパクりにパクった品ですが・・・
これで自作塗装ブースの製作記録的な何かは終了、ようやくプラモ製作だー!
※塗装ブースはとっくに完成しました。オマケにフリーダムも完成してます。
※ブログの主がサボりにサボってたので今さら書いてるだけです、はい。
・・・・・・・・・・というわけで、次は完成したフリーダムの記録でも書いてみようじゃないか?
とりあえず完成した品をずずいっと・・・こんな感じに仕上がりました!
さて、ではまず裏&側面からパイプがメインの写真を。
本体裏に取り付けた塩ビにパイプを1つ差し込んで、塩ビ付きのを繋げて窓パネルへ!
これで外に流すようにしてます・・・が、径が広くて柔らかい材質のパイプがあったら・・・
わざわざ塩ビで接続部を作らないで直接窓パネルに繋げた方がいいですね、えぇ。
今さらですが、どうして径を広くする必要があるのか・・・答えは吹き返しの問題。
羽に対して外に吐き出すための幅が小さいと、風が壁(?)にぶつかり跳ね返ってしまう。
・・・とか何とか。そもそも換気扇の後ろにコンテナ繋げてる時点で"径"以前の問題だが!
さて、あと手を加えた3箇所の写真っと・・・
使ってみたら空気の漏れがあったので隙間テープで埋め・・・完全には無理だしね。
2枚目は換気扇の電源を入れるための紐。外にあった方が汚れなくていいかな・・・と。
3枚目はフィルター。換気扇に両面テープで磁石を設置、その上に金網を貼り付け。
さらにその上にフィルターを敷いてます。今回は換気専用のフィルターで覆ってますが、
覆わない紙みたいなタイプでも磁石で固定できるので、特に問題無く使えます。
フィルターはあれば換気扇が汚れないし、エアブラシで吹いた塗料がフィルターに
張り付くので、一応・・・換気扇の補助的な感じになってくれている、と思う。
自作塗装ブース第一弾はこんな感じの品になりました。
組み立ては窓パネル→パイプ接続→本体の位置調整して窓パネルに差し込み。
使用後は内面にうっすらと付いた汚れを拭き取りフィルターを捨てるだけ。
分解して片付け可能という当初のコンセプト通りに作ってやりました・・・が!
やっぱり適当に作っただけあって隙間やら吹き返しやら、問題はあります。
それでも何も無いよりは良いです、特にニオイの残り具合とか、色々。
まだまだ改良の余地はありますが・・・まぁ、面倒なので第一弾で打ち切りですね!
他者のサイトを巡って部分的にパクりにパクった品ですが・・・
これで自作塗装ブースの製作記録的な何かは終了、ようやくプラモ製作だー!
※塗装ブースはとっくに完成しました。オマケにフリーダムも完成してます。
※ブログの主がサボりにサボってたので今さら書いてるだけです、はい。
・・・・・・・・・・というわけで、次は完成したフリーダムの記録でも書いてみようじゃないか?
