塗装ブースを作るぞー! -本体編- |
材料編から数日放置を決め込んでましたが、そろそろ続きを。
内容としては本体、窓パネル、パイプ部、完成品くらいに分かれる・・・のか?

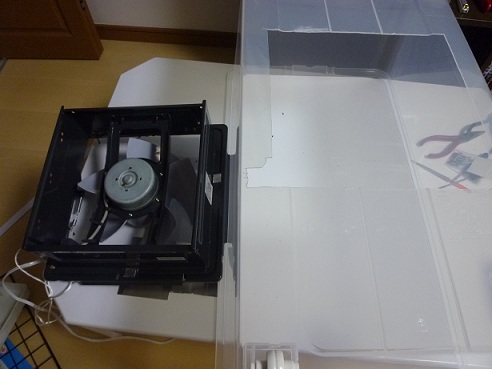

①プラスチックケース(以下本体)に換気扇をブチ込むための枠を作る 型は換気扇を置いて端のラインをペンでなぞっただけという手抜き仕様。
写真中央だけ深くしているのは換気扇の電源ケーブルを通すための穴になります。

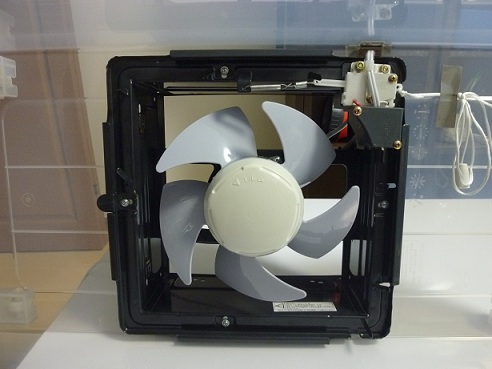

②本体に換気扇を取り付ける そのまんますぎて他に何も言えない・・・でも語る。
換気扇を差し込みビス留め位置を確認しペンでマーキング、ドリルで穴を開けてビス留め。
申し訳程度の振動防止と換気扇-本体間の隙間埋めにクッションフェルトを挟んでます。

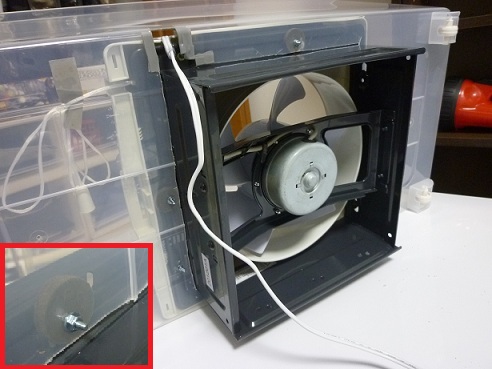

正面からじゃまったく見えないので、裏側の写真がコチラ。
写真ばかりで無駄に記事幅取ってしまうので、続きから本体裏側工作へ続く。

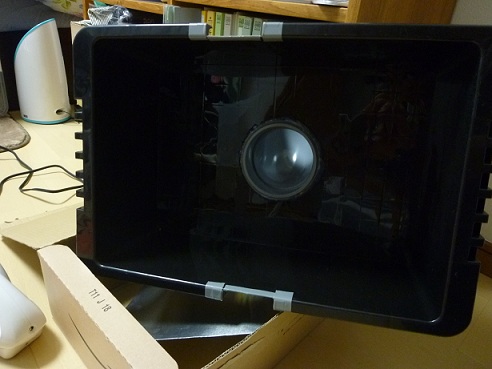

③本体裏にパイプ接続用の箱を取り付ける とりあえずコンテナボックスに塩ビを差し込む穴を開ける。

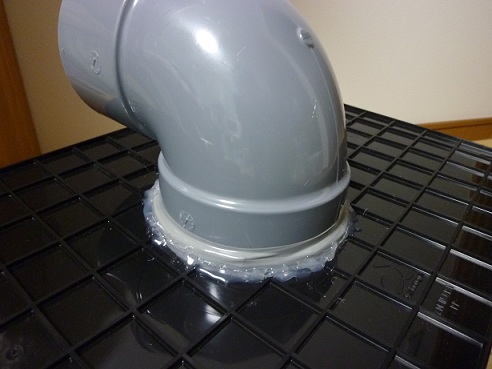

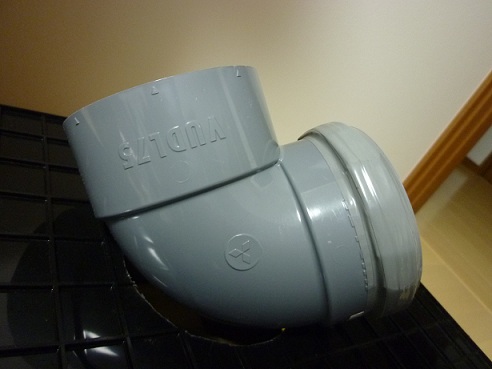

開けたら実際に塩ビを入れて隙間を確認、ビニルテープを巻いて厚みを作る。 これを穴に差し込み接着剤で固定、トドメにグルーガンで隙間埋め&補強。 あとは本体にコンテナボックスをビス留めすれば・・・と思ったところで問題発生!
換気扇つけた時のビスがコンテナボックスにぶつかるぞ、オイィ・・・!!
というわけでコンテナボックスの一部をニッパーで切り離した品がコチラ。
換気扇を留めたビスが切り離した部分に入るようにコンテナボックスを部分的に切り取りました。

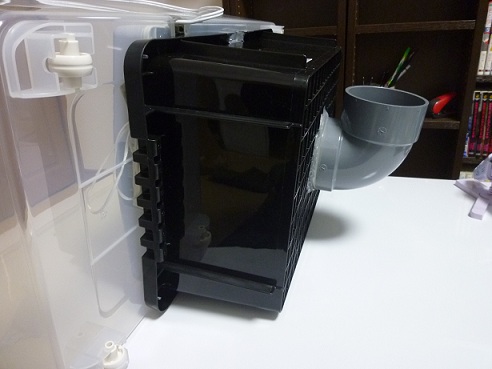

④加工したコンテナボックスを本体に接続 え、これの説明いるの・・・って感じですが、同様に穴の位置をマーキングして固定しただけ!
あとの工程でこの塩ビに窓へ向かうパイプを接続したり何か色々やったりします。
とりあえず本体部分はこれで終了です。
他にも色々と手を加えていますが・・・それは完成品の紹介らへんにて!
それではパイプ編に続くー。
内容としては本体、窓パネル、パイプ部、完成品くらいに分かれる・・・のか?
①プラスチックケース(以下本体)に換気扇をブチ込むための枠を作る
写真中央だけ深くしているのは換気扇の電源ケーブルを通すための穴になります。
②本体に換気扇を取り付ける
換気扇を差し込みビス留め位置を確認しペンでマーキング、ドリルで穴を開けてビス留め。
申し訳程度の振動防止と換気扇-本体間の隙間埋めにクッションフェルトを挟んでます。
正面からじゃまったく見えないので、裏側の写真がコチラ。
写真ばかりで無駄に記事幅取ってしまうので、続きから本体裏側工作へ続く。
③本体裏にパイプ接続用の箱を取り付ける
開けたら実際に塩ビを入れて隙間を確認、ビニルテープを巻いて厚みを作る。
換気扇つけた時のビスがコンテナボックスにぶつかるぞ、オイィ・・・!!
というわけでコンテナボックスの一部をニッパーで切り離した品がコチラ。
換気扇を留めたビスが切り離した部分に入るようにコンテナボックスを部分的に切り取りました。
④加工したコンテナボックスを本体に接続
あとの工程でこの塩ビに窓へ向かうパイプを接続したり何か色々やったりします。
とりあえず本体部分はこれで終了です。
他にも色々と手を加えていますが・・・それは完成品の紹介らへんにて!
それではパイプ編に続くー。
